MFT Ekspansjonsbolt

Syrefast A4

  • 850614 Ekspansjonsbolt A4 (a)
    • asdfasdf
  • 850614 Ekspansjonsbolt A4 (c)
    • asdfasdf
  • 850614 Ekspansjonsbolt A4 (b)
  • 850614 Ekspansjonsbolt A4 (a)
  • 850614 Ekspansjonsbolt A4 (c)
  • 850614 Ekspansjonsbolt A4 (b)
Varenummer:
850614
NOBB-nr:
48711403
GTIN-nr.:
7034358506146
Dimensjon (D x maks feste/L):
M12 x 45/135 mm
Dim.:
M12
Maks feste:
45 mm
Lengde:
135 mm
Overflatebelegg:
Syrefast (A4)
:
CE-ETA
Bor- dybde:
135 mm
Gjenge- lengde:
93 mm
Antall /F-pak:
25
  • #001 - CE
  • #001 - CE-ETA
Egenskaper
MFT Ekspansjonsbolt Syrefast A4 (SUS316) i korrosjonsklasse C5. Typegodkjent med ETA-13/0370 teknisk vurdering og er CE-merket. For urisset betong - min. B20/25. Høye utrekksverdier men krever godkjente kant og innbyrdes avstand.
TILLEGGSINFORMASJON

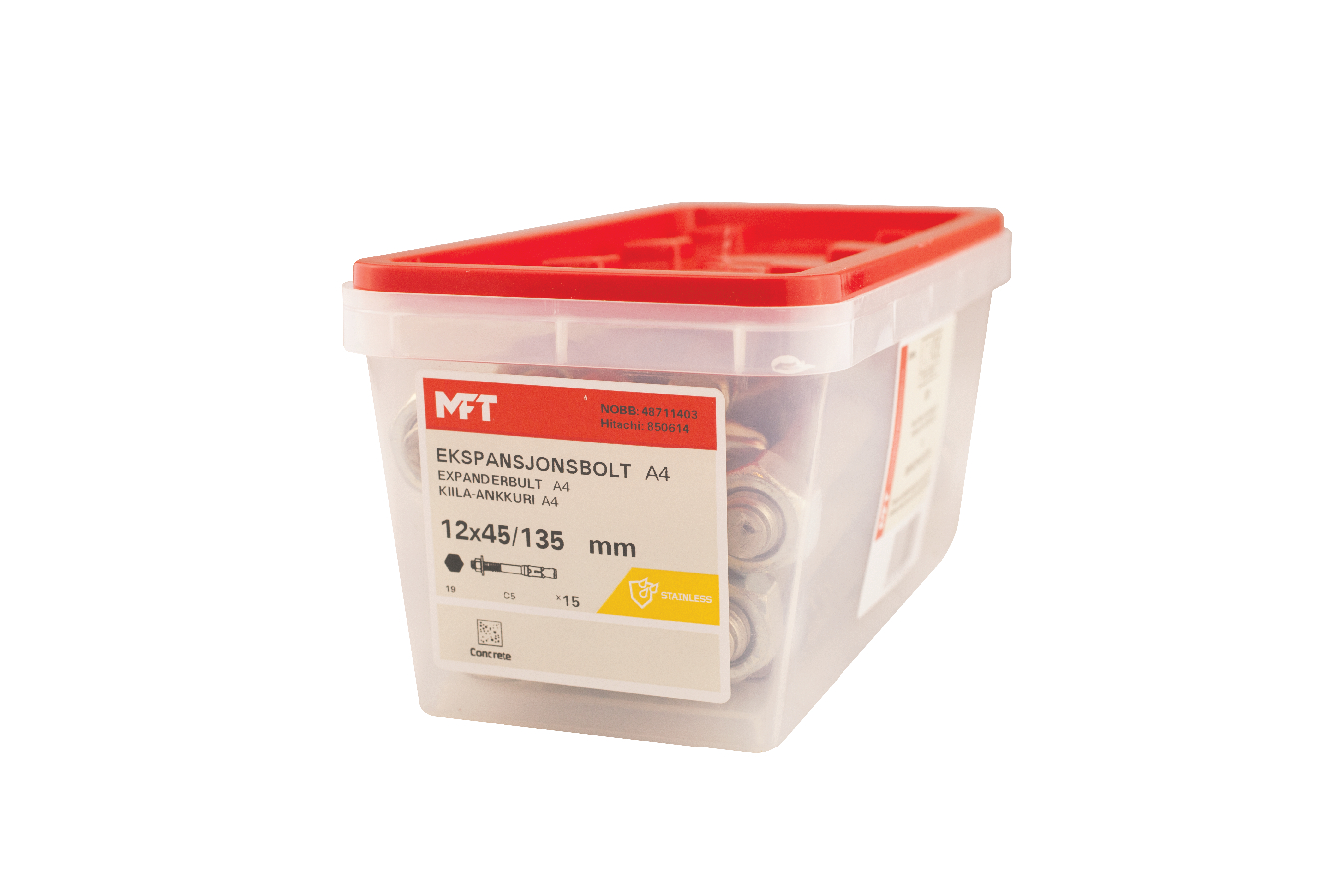

MFT Ekspansjonbolt ETA-13/0370 teknisk vurdering og CE-merket. Leveres i solid plasteske. Innhold 15 stk/eske.

MFT Ekspansjonsbolt Syrefast A4 er bergnet for innfesting av stål og tredetaljer som beslag, rigler, rekkverk, sviller, beslag mot urisset betong i utsatte og harde miljøer, kyst, sjø og industri. MFT ekspansjonbolt skal brukes i borhull som er lik boltens diameter, dvs gjennomgående montering. Mutteren dras til når bolten er banket inn og flukter med festeobjektet. Ved tiltrekking drar boltens nedre koniske del seg over klipset og gir ekspansjon.

Dim. Mont. dyb. Maks uttrekk B20/25 Maks uttrekk B30/35 Maks uttrekk B40/50 Maks skjær B20-B60 Tiltr.- mom. Pipe nr.
M6 30 1,3 kN 1,5 kN 1,7 kN 1,3 kN 6 Nm 10
M6 35 1,6 kN 1,9 kN 2,1 kN 2,5 kN 6 Nm 10
M8 30 1,4 kN 1,6 kN 1,4 kN 1,4 kN 15 Nm 13
M8 40 3,6 kN 4,2 kN 6,4 kN 6,4 kN 15 Nm 13
M10 35 2,5 kN 3,1 kN 3,5 kN 252 kN 25 Nm 17
M10 50 5,7 kN 7,0 kN 8,0 kN 10,1 kN 25 Nm 17
M12 45 3,5 kN 4,3 kN 4,9 kN 3,5 kN 50 Nm 19
M12 60 11,1 kN 13,5 kN 15,7 kN 14,8 kN 50 Nm 19
M16 65 6,0 kN 7,3 kN 8,5 kN 6,0 kN 100 Nm 24
M16 85 16,7 kN 20,4 kN 23,5 kN 27,5 kN 100 Nm 24
